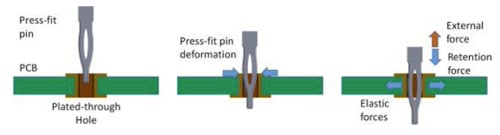

端子压接过程示意图
图源:onsemi

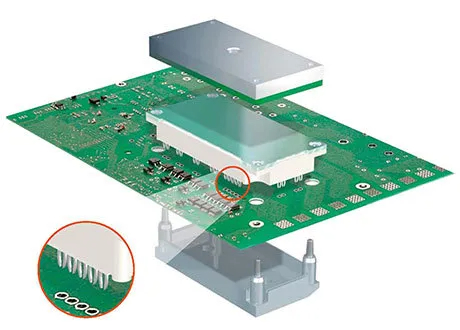

压接(Press-Fit)工艺装联的IGBT模块
图源:Infineon
压接(Press-Fit)装联工艺广泛应用于汽车、通信、计算机、自动化设备等多个领域。尽管压接技术有许多优点,但也有局限性,如对接触电阻和长期稳定性要求较高,压接时需要特定的工具和设备。因此需要根据需求和成本进行综合考量。

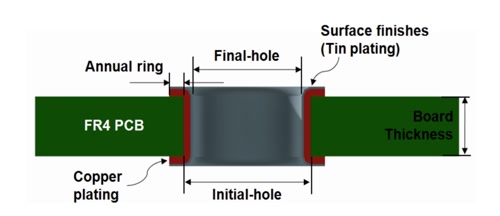

PCB压接孔剖面图
图源:onsemi
孔径尺寸:压接孔的直径需要根据元件引脚的尺寸和压接技术的要求来确定,连接器规格书中会给出建议孔径,一般孔径要略大于引脚直径。
孔径公差:压接孔孔径公差比一般的孔径公差严格,常规压接孔公差±0.05mm,严格的甚至能达到±0.025mm。

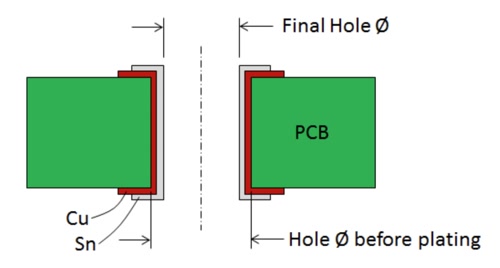

成品孔的孔径示意图
图源:onsemi
镀层要求:镀层应均匀、无毛刺,孔铜厚度达标,抗剥强度不小于120N。 孔位精度:孔的位置需要精确,以确保引脚能够正确对准并插入到孔中。位置公差通常根据IPC标准或客户要求来确定。 表面处理:压接孔的孔壁和表面都会经过表面处理工艺,如沉金或沉锡。一般来讲,压接孔的规格书中会指定相应的表面处理工艺。 清洁度:压接孔内不能有残留物或污物,这会影响引脚的插入和接触质量。
